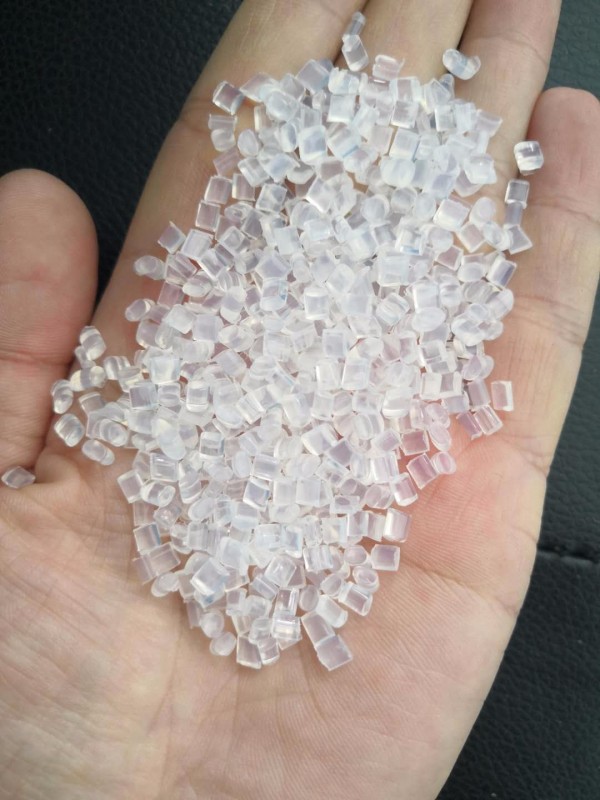

原料特性：

相對密度較小，吸水性低于尼龍66（PA66）和尼龍6（PA6）《也就是所說的單6跟雙6》，尺寸穩(wěn)定性好，成型加工容易。機械強度近于PA66跟PA6。能耐強堿，比雙6和單6更耐普通弱酸，但易溶于甲酸中。

成型條件與注意事項：

可采用注射、擠出和噴涂等方法成型。加工前樹脂需在80—100°C下干燥，加工溫度范圍比尼龍66寬。注射成型溫度為230—260°C，壓力為68.6—137.2Mpa。模具溫度60—90°C，擠出成型溫度為225—270°。
