纖維增強(qiáng)改性塑料過程中的注意事項(xiàng)

發(fā)布于2023-05-17 15:42:10 點(diǎn)擊：0

     纖維增強(qiáng)改性塑料過程中的注意事項(xiàng)：     不同品種增強(qiáng)纖維之間復(fù)合使用
     不同品種增強(qiáng)，纖維之間復(fù)合使用能夠優(yōu)勢互補(bǔ)，具有比單一增加更高的增強(qiáng)作用。如某企業(yè)采用30%的碳酸鈣晶須增強(qiáng)PP時(shí)，其pp強(qiáng)度為58.7MPa。而當(dāng)采用10%的玻璃纖維和20%的碳酸鈣晶須共混增強(qiáng)PP時(shí)，其PP強(qiáng)度可達(dá)72.4MPa。     長徑比的巨細(xì)

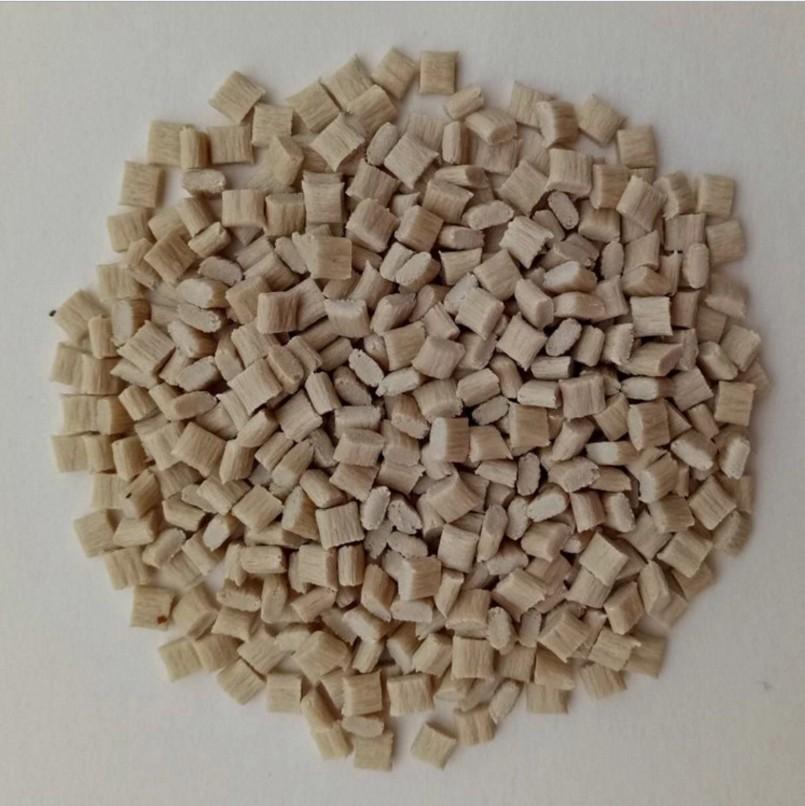

     長徑比的巨細(xì)對增強(qiáng)作用影響很大，在一般情況下，腸鏡比越大增強(qiáng)作用越好。在加工混合過程中，難免引起增強(qiáng)纖維的損壞。因而，腸鏡比堅(jiān)持率是一個(gè)關(guān)鍵問題。斷纖也稱了斷晶，主要發(fā)作在混合和渙散時(shí)與樹脂顆粒的沖擊和碰撞中，尤其是在活化處理和加工口加料是最易發(fā)作。加工增強(qiáng)顆粒時(shí)通常應(yīng)在擠出機(jī)第一排氣口參加纖維為宜，因?yàn)樵诘谝慌艢饪趨⒓永w維時(shí)，塑料機(jī)體已根本熔融，纖維參加后即即能被熔體包覆，從而防止固體樹脂與纖維產(chǎn)生較大摩擦而引起斷晶。
     纖維的取向
     在注塑成型時(shí)應(yīng)特別注意纖維沿活動(dòng)方向的取向，易使制品呈現(xiàn)各向異性，即取向方向彈性模量高，拉伸強(qiáng)度大，縮短率小，而非取向方向的彈性模量較小，拉伸強(qiáng)度較低，縮短率較大，而導(dǎo)致制品一呈現(xiàn)翹曲變形。
     增強(qiáng)纖維在塑料肌體中的均勻渙散
     渙散作用越好，增強(qiáng)作用越好。若渙散不均勻，則會在混合系統(tǒng)中呈現(xiàn)玻璃纖維的“堆積區(qū)”和“空隙區(qū)”，這些易造成應(yīng)力會集，降低制品強(qiáng)度。











下一篇：超韌與增韌尼龍PA6原料的區(qū)別之處上一篇：PA尼龍?jiān)媳砻嫣幚硇栴}
