增強(qiáng)尼龍屬于何種原料？

發(fā)布于2023-05-17 15:42:10 點(diǎn)擊：0

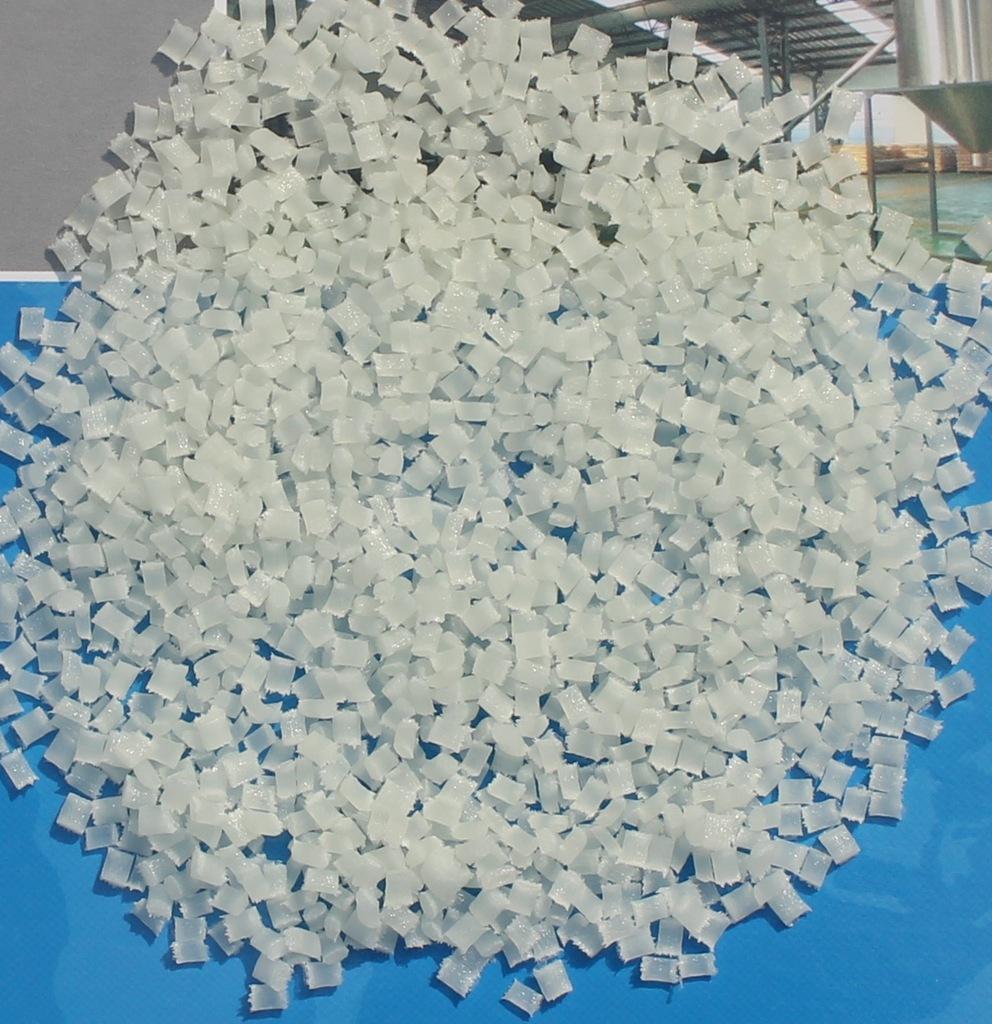

     隨著玻璃纖維含量的增加，材料的拉伸強(qiáng)度和彎曲強(qiáng)度得到較大提高，沖擊強(qiáng)度更加復(fù)雜。增韌劑的加入大大提高了材料的韌性。加入30％至35％的玻璃纖維和8％至12％的增韌劑，該材料具有最佳的綜合機(jī)械性能。     尼龍是在主鏈上帶有氨基的聚酰胺。氨基是極性的，并且由于氫鍵而相互吸引。因此，尼龍容易結(jié)晶并且可以制成高強(qiáng)度纖維。聚酰胺是一種堅韌的角質(zhì)半透明或乳白色結(jié)晶性樹脂，通常制成圓柱形顆粒，用于塑料的聚酰胺的分子量通常為15,000至20,000。
     GFR尼龍是一種塑料（FR-PA），是通過在尼龍樹脂中添加一定量的玻璃纖維來增強(qiáng)而得到的?？梢苑譃橥ㄟ^涂布法制得的長玻璃纖維增強(qiáng)尼龍（纖維和塑料顆粒的等效長度，通常為10mm左右）和混合后切碎的纖維，或者將連續(xù)纖維引入雙螺桿擠出機(jī)中進(jìn)行連續(xù)剪切混合。由此產(chǎn)生的短玻璃纖維增強(qiáng)尼龍（玻璃纖維長度約為0.2?0.7mm）。     通過在尼龍中添加30％的玻璃纖維，尼龍的機(jī)械性能，尺寸穩(wěn)定性，耐熱性和耐老化性得到了顯著改善，疲勞強(qiáng)度是未增強(qiáng)尼龍的2.5倍。
     增強(qiáng)材料用于改善尼龍的性能。增強(qiáng)材料包括玻璃纖維，石棉纖維，碳纖維，鈦金屬等，主要是玻璃纖維，可提高尼龍的耐熱性，尺寸穩(wěn)定性，剛性和機(jī)械性能（拉伸強(qiáng)度和彎曲強(qiáng)度），特別是機(jī)械性能有了很大的提高，它已經(jīng)成為一種優(yōu)秀的工程塑料。玻璃纖維增強(qiáng)尼龍有長纖維增強(qiáng)尼龍和短纖維增強(qiáng)尼龍兩種。



下一篇：尼龍PA66怎樣分段注塑速度調(diào)節(jié)注塑工藝？上一篇：增強(qiáng)尼龍PA66尺寸不準(zhǔn)確的影響有哪些？
